Датчики давления и температуры: зачем нужны и как подобрать

Датчики давления и температуры: зачем нужны и как подобрать

Датчики давления и температуры — это «органы чувств» современной промышленности и инженерных систем. Они преобразуют физические параметры реального мира в электрические сигналы, понятные контроллерам и компьютерам. Без них невозможно представить себе безопасное и эффективное производство, а в системах ЖКХ, холодильном оборудовании и гидравлике они выполняют критически важные функции.

В этой статье разберем, для чего нужны эти приборы, какие они бывают и на что обратить внимание при выборе.

Зачем нужны датчики давления и температуры

В любой системе, где циркулирует жидкость или газ — от трубопровода в многоквартирном доме до гидравлического пресса на заводе — контроль давления и температуры необходим для:

• Безопасности. Превышение допустимого давления грозит разрывом трубопровода, а перегрев оборудования — поломкой или даже пожаром. Датчики позволяют вовремя заметить отклонения и отключить систему.
• Предотвращения аварий. Интеллектуальные датчики с встроенной диагностикой могут мониторить не только параметры среды, но и «собственное здоровье», что помогает перейти к предиктивному обслуживанию.
• Контроля эффективности. В гидравлических системах важно отслеживать давление (стабильность нагрузки), поток (эффективность работы) и температуру (предотвращение перегрева масла). В холодильных установках точное регулирование давления и температуры критически важно для работы терморасширительных вентилей.
• Автоматизации и учета. В ЖКХ автономные датчики обеспечивают непрерывный сбор данных о давлении и температуре в тепловых сетях, газовом хозяйстве и системах водоподготовки, передавая информацию диспетчеру.

Как устроены и работают датчики давления

Принцип действия зависит от типа чувствительного элемента. Наиболее распространены несколько технологий:

• Тензометрические датчики. Измеряют деформацию мембраны (чувствительного элемента) под воздействием давления. Обычно используют тензорезисторы, наклеенные на упругую мембрану. При деформации изменяется их сопротивление, которое преобразуется в электрический сигнал.
• Пьезоэлектрические датчики. Используют эффект возникновения электрического заряда в кристаллах кварца при механическом воздействии. Часто применяются для быстрого измерения пульсирующих давлений.
• Емкостные датчики. Измеряют изменение емкости конденсатора под воздействием давления на мембрану.

Датчики давления различают по виду измеряемого давления: избыточное (относительно атмосферного), абсолютное (относительно вакуума), дифференциальное (разность между двумя точками) и разрежение.

Как устроены датчики температуры

Наиболее распространенные типы термодатчиков:

• Термометры сопротивления. Действуют на основе изменения электрического сопротивления проводника при изменении температуры. Чаще всего используются платиновые (Pt100, Pt1000) или медные термодатчики. Они отличаются высокой точностью и стабильностью, но имеют более медленный отклик, чем термопары.
• Термопары. Работают на основе термоэлектрического эффекта Зеебека: на спае двух разных металлов возникает ЭДС, зависящая от температуры. Термопары дешевы, имеют широкий диапазон измерений (до +1600°C), но менее точны, чем термометры сопротивления.
• Полупроводниковые датчики (термисторы). Обладают большим температурным коэффициентом сопротивления, но с более узким диапазоном и нелинейной характеристикой.

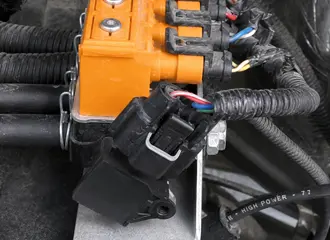

Комбинированные датчики: два в одном

Современный тренд — объединение измерения давления и температуры в одном приборе. Это удобно, когда нужно контролировать оба параметра в одной точке системы. Комбинированные датчики могут быть реализованы разными способами:

• В одном корпусе размещаются тензопреобразователь давления и термосопротивление.
• Кварцевый сенсор давления использует два резонатора: один для измерения давления, второй — для коррекции температурной зависимости.
• В едином корпусе с измерительной трубкой размещается защитная трубка с датчиком температуры.

Как подобрать датчик: ключевые критерии

Правильный подбор датчика — это комплексная инженерная задача. При выборе обязательно учитывайте следующие параметры:

1. Условия эксплуатации

• Температура окружающей среды. Убедитесь, что рабочий диапазон датчика соответствует условиям монтажа: от криогенных производств до металлургических печей.
• Агрессивность среды. Для контакта с агрессивными жидкостями или газами нужны коррозионностойкие материалы — например, мембрана из хастеллоя вместо стандартной стали. Для вязких жидкостей часто требуются датчики с открытой мембраной.
• Влажность и пыль. Степень защиты IP показывает, насколько корпус защищен от пыли и воды. Для уличного применения нужен IP65 и выше; для подводных работ — IP68.
• Вибрация и гидроудары. Датчики для работы в условиях сильной вибрации должны иметь специальную конструкцию и защиту.
• Взрывоопасность. Для работы во взрывоопасных зонах обязательна маркировка Ex (взрывозащищенное исполнение).

2. Характеристики измеряемой среды

• Диапазон давления. Выбирайте датчик с запасом по давлению: если рабочее давление в системе составляет 8 бар, лучше взять датчик, рассчитанный на 10-12 бар. Это защитит от скачков и гидроударов.
• Температура среды. Диапазон измеряемых температур должен перекрывать все рабочие режимы системы.
• Требуемая точность. Для прецизионных систем важна высокая точность (погрешность в десятые и сотые доли процента). Для общепромышленных задач — достаточна погрешность 1-2%.

3. Монтажные характеристики

• Тип присоединения к процессу. Резьбовое, фланцевое или гигиеническое соединение. Самый распространенный вариант — резьба М20×1,5.
• Форм-фактор датчика. Врезной, погружной или накладной — зависит от того, куда и как вы планируете его устанавливать.
• Тип выходного сигнала. Токовый (4-20 мА), напряжения (0-5 В, 0-10 В) или цифровой. Цифровые датчики с шиной CANOpen или интерфейсом GSM/GPRS проще интегрировать в современные системы автоматизации и SCADA.

4. Наличие диагностики и обслуживание

Современные интеллектуальные датчики позволяют отслеживать состояние самого прибора: температуру сенсора, состояние электроники, дрейф нуля. Это помогает вовремя заметить проблемы и провести калибровку не «по графику», а по факту необходимости. Калибровка — это не формальность, а важный процесс, позволяющий поддерживать точность измерений на протяжении всего срока службы датчика.

Рекомендации по выбору

1. Не экономьте на совместимости. Дешевый датчик «похожий по характеристикам» может не учесть множество нюансов: химическую стойкость материалов, устойчивость к вибрации, точность термокомпенсации.
2. Рассматривайте датчик как часть системы. Выбирайте решения, которые легко встраиваются в вашу АСУ ТП: с готовыми драйверами и поддержкой протоколов связи.
3. Проконсультируйтесь со специалистами. Вместо того чтобы самостоятельно разбираться в тонкостях подбора, задайте вопросы инженерам, которые видят картину целиком — от сенсора до диспетчерского щита.

Правильно подобранный датчик давления и температуры — это не просто точные показания. Это, в первую очередь, предсказуемость и стабильность работы всей системы на протяжении долгого времени.
